新型波纹片成型机

  • 2019-11-14
  • 面议
  • 67 次
  • 0
  • 庄钦
  • 江苏省常州市武进区嘉泽镇满墩观西62号
  • 暂无

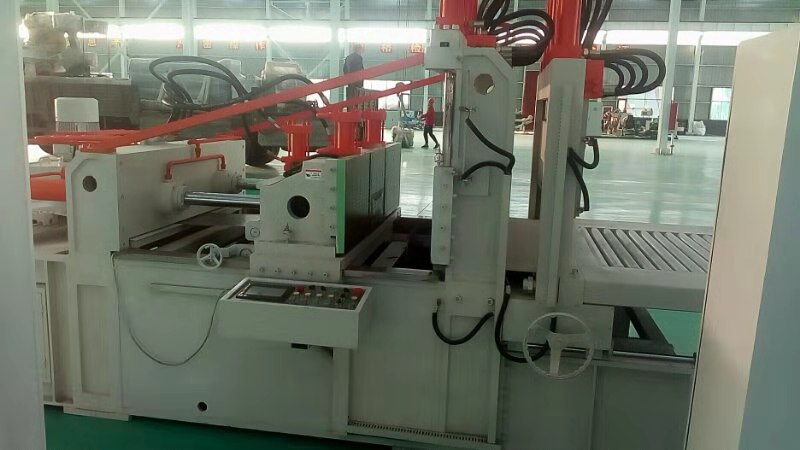

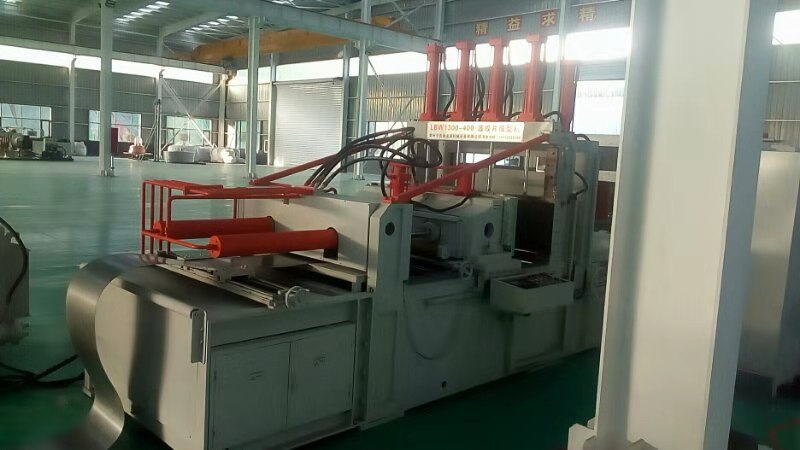

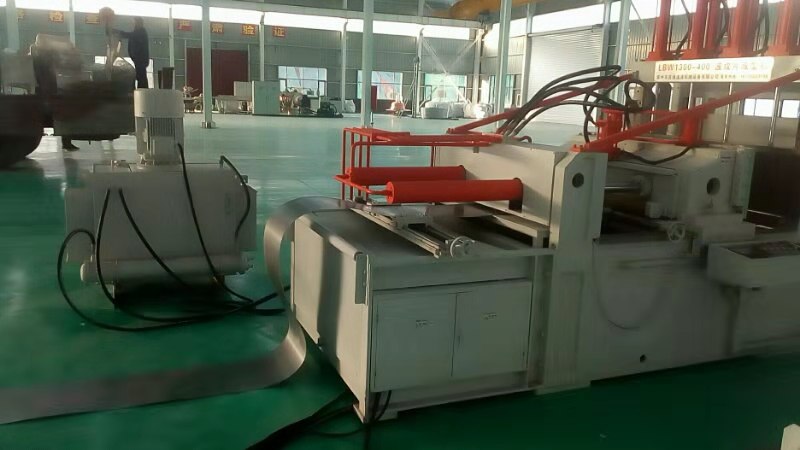

新型波纹片成型机


一、设备特点:

1、外形美观、结构合理、操作简便(每班1—2人);液压驱动、自动控制、噪声小、运行平稳、触摸屏人机界面图像显示。

2、工作时,电脑根据输入参数一次完成剪切、成型等复杂工艺。

3、该机质量可靠、生产效率高、操作简便等优点。

一. BWD1300-400导柱式波纹片成型机的主要结构、功能等:

(1)型号/名称:BWD1300-400立柱式波纹片成型机

(2)标准配置:三菱PLC及触摸屏数字自动控制加手动控制方式。

(3)液压部分:电机功率18.5KW,压力可调。有效总流量大于100L/min,配水冷装置。
(4)该产品主要组成部件有自动放料架、导向系统、液压成型系统、液压剪断系统等。该产品的床身、推板、尾板为全钢板焊接机构。公司考虑到钢板焊接会产生内应力,因此进行退火处理,焊接后,粗加工,精加工c闸模、剪断、龙门为铸造机构。铸铁是自然风化的。因其材料性能,铸铁具有更好的抗震性,耐磨性、稳定性。使机床强度、刚度都很高。为了确保加工到更好的精度等级,为了使整机运行更加持久,机床上的主要部件如:龙门立柱,滑块箱体、滑块底板、尾板立柱、剪刀立柱,前后松紧架挂脚、油缸法兰、动模平衡、齿轴轴承座、压辊座等都是用的QT500。

(5)导向部分采用双向滚动的结构,在机床的整个长度方向上设有多处导向定位,导向宽度可调,调节范围300-1300mm。送料有液压压料装置。

(6)液压成型部件主运动导向(前后运动)的导轨采用钢轨,模板的上下运动采用钢轨,精度及稳定性佳。

(7)剪切机构:剪切尺寸、位置均可调节,采用内嵌式剪刀板,使用方便而且美观。

(8)送料架:手动送料架,适应卷料内径为460-520mm,卷料宽度1300mm,可载重10吨;自动送料架,伺服电机送料,自带控制系统,比手动送料更加稳定,速度更快,节省人工。

(9)设备具有安全保护装置,多处高有急停按钮,可以实现在不同位置的急停操作,另有过载保护功能。

(10)闸模板、锁模板,相对应分布压边条装配孔。方便客户加工不同规格的波纹片。芯板升降采用液压马达小车机构。用光栅尺显示数据,自动夹紧模板,定位中心。能保持芯板始终处于闸模板与锁模板的中间位置,起到芯板上升、下降的传动作用,保证了波纹片的加工精度。

  请您加上微信:13915039518,方便您更好地了解设备的原材料、构造设计、外购件配置等,方便您和其他厂家作性价比比较!

二。 BWD1300-400导柱式波纹片成型机主要技术参数表


名 称

规 格

板材厚度

1.0~1.5(mm)

波纹片长度

300~2000(mm)

波纹片宽度

300~1300(mm)

波纹片高度

50~400(mm)

波纹片节距

40~55(mm)

加强筋槽数

2个

加强筋长度

≤波纹片宽度-16mm

波纹片与基面其不垂直偏差

≤2%的波高

波纹片节距误差

±0。2(mm)

成型实效

6-7片/2分钟

输入电压

380V

油泵电机功率

18.5KW

液压调节范围

2~20Mpa

总重量

8。2吨

常州吉通逢源高品质全自动变压器油箱波纹片(散热片)生产线包括:全自动钢板钢卷放料机,全自动变压器油箱波纹片、散热片成型机,全自动变压器油箱波纹片、散热片焊接机,波纹片、散热片试漏机。


更多信息,欢迎咨询:

庄先生13915039518

邮箱:cnkylt@aliyun。com



本文摘自常州市吉通逢源机械设备必中彩票登陆(),转载需标明出处。
